TR/R齿轮减速电机

TR/R齿轮减速电机

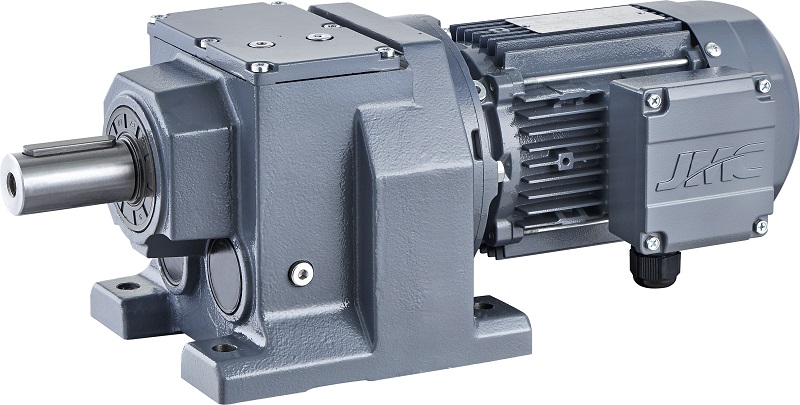

产品名称:SEW斜齿轮减速电机

产品规格:TR28 – 168

品牌:JMC

应用范围:可与普通、制动、防爆、变频、伺服、IEC等电机组合，可在立体空间六个方位任意安装。产品广泛适用于轻纺、食品、啤酒饮料、化工、自动扶梯、自动化仓储设备、冶金、烟草、环保、物流等驱动领域。

• 产品介绍

  R/TR系列斜齿轮减速电机

  TR减速电机由1级、2级或3级减速斜齿轮减速器和电机组成的


  1.传动比覆盖范围更广，分级精细

  2.结构紧凑，要求空间小

  3.振动小，低噪音，能耗低

  4.设计精巧。可靠耐用，用途广泛

  5.模块化、多种结构样式，可多种形式组合满足各种传动条件的需求。




  技术数据
  减速器速比范围	[i]	3.21 ~ 289.74
  输出转矩	[Nm]	≤ 18000
  电机功率范围	[kW]	0.12 ~ 160



   斜齿轮减速器设计方案



  多级传动		型 号 规 格
  		18	28	38	48	58	68	78
  TR..	底脚安装方式	TR18	TR28	TR38	TR48	TR58	TR68	TR78
  TR..F	底脚法兰安装方式	TR18F	TR28F	TR38F	TR48F	TR58F	TR68F	TR78F
  TRF..	B5法兰安装方式	TRF18	TRF28	TRF38	TRF48	TRF58	TRF68	TRF78
  TRZ..	B14法兰安装方式	TRZ18	TRZ28	TRZ38	TRZ48	TRZ58	TRZ68	TRZ78





  多级传动		型 号 规 格
  		88	98	108	138	148	168
  TR..	底脚安装方式	TR88	TR98	TR108	TR138	TR148	TR168
  TR..F	底脚法兰安装方式	TR88F	TR98F	TR108F	TR138F	TR148F	TR168F
  TRF..	B5法兰安装方式	TRF88	TRF98	TRF108	TRF138	TRF148	TRF168
  TRZ..	B14法兰安装方式	TRZ88	–	–	–	–	–
